LMI Technologies

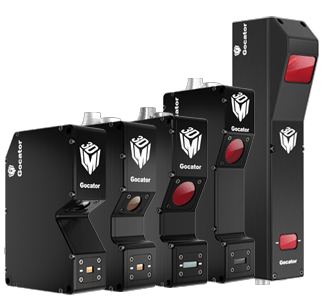

オールインワン3次元スマートセンサー
Gocator

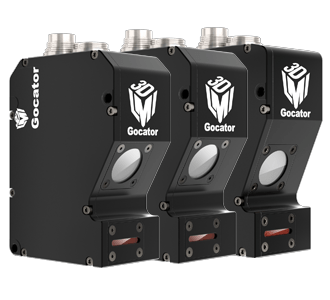

Gocatorはこの本体のみで3次元寸法測定や画像処理を使用した合否判定行うことができるオールインワン3次元スマートセンサーです。

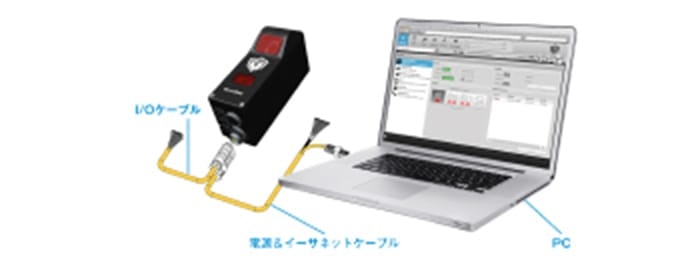

本体にWebサーバーが内蔵されており、LANケーブルでPCを接続するだけでブラウザー上から全ての設定、画像処理などのプログラミングを行うことができます。
コントローラー機能も筐体に内蔵されているので別途用意する必要がなく、寸法の計測結果や合否判定結果も直接本体から工場設備の機器に出力することができます。

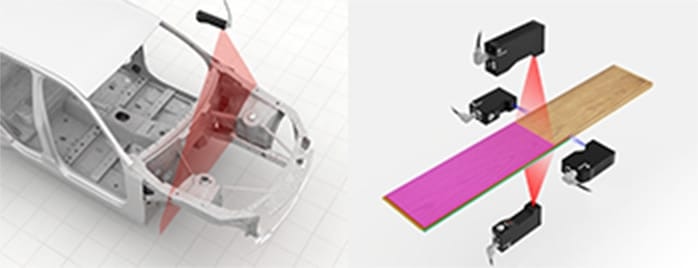

メガピクセル解像度と高輝度なレーザー出力により、タイヤや木材のような光反射率が低く広視野を求められる対象物を検出できる他、2020年より発売した青色レーザー出力のモデルでは反射の強い金属表面の検査も容易に検査することが可能になりました。
大手自動車メーカー、タイヤメーカー様などから絶大な信頼を得ております。
機能紹介

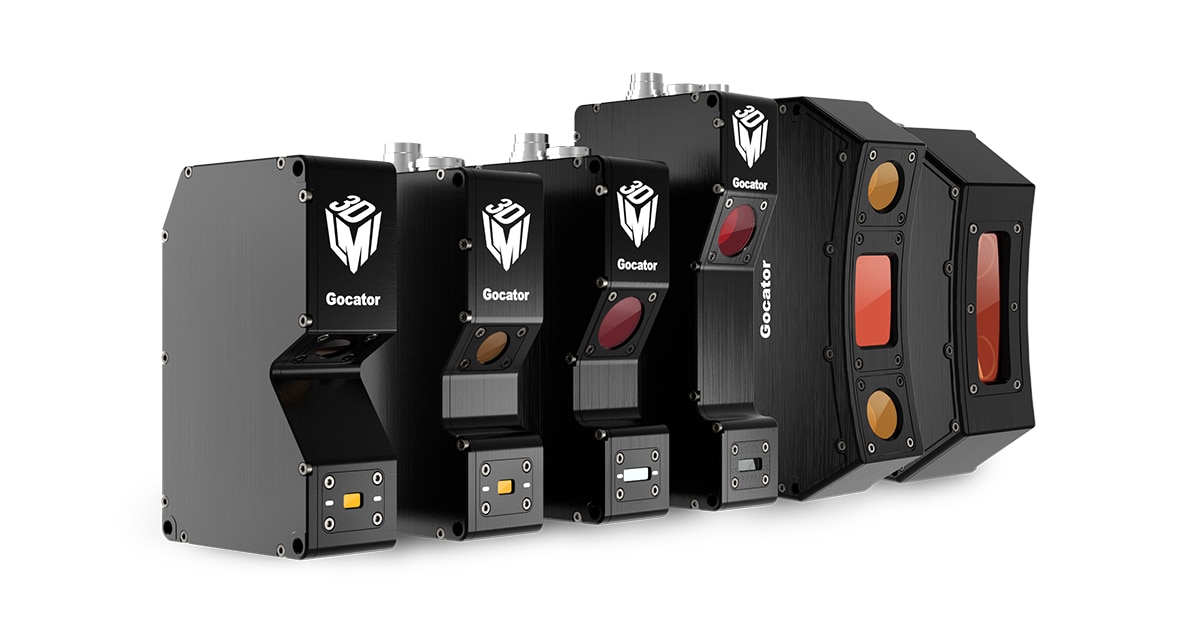

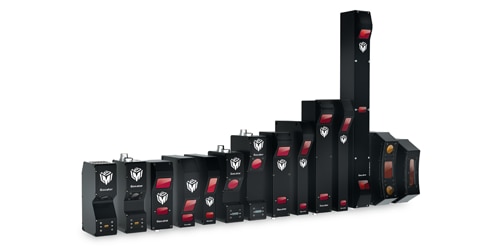

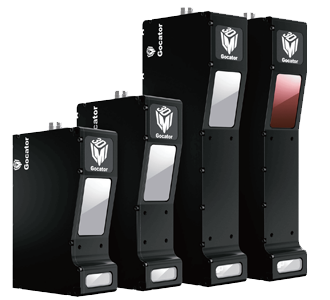

ニーズに応じて選べる豊富なラインナップ

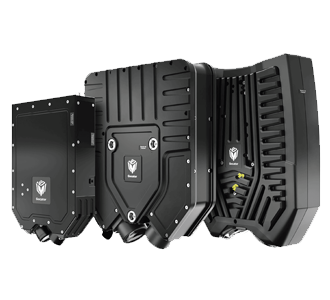

最大視野幅2mの広視野モデルからμmレベルの測定が可能な高精細モデルまで、100機種以上の圧倒的なラインナップを展開しています。
撮像手法、視野幅、解像度、測定速度、レーザー色など、細かな仕様の組み合わせで、現場のニーズに「ぴったり」の1台が見つかります。

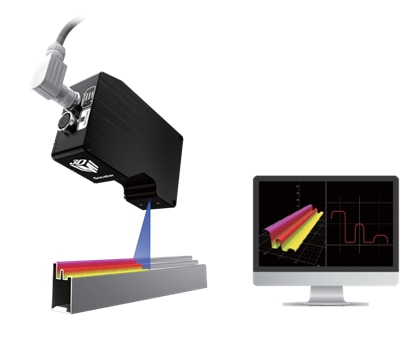

コントローラレスで高度な検査装置をシンプルに実現

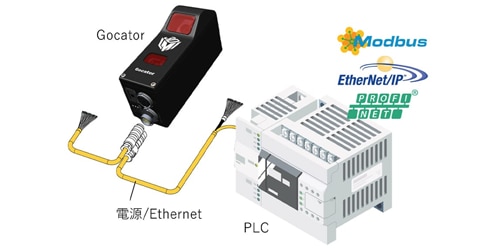

オールインワン設計のスマート3DセンサーGocatorは、3Dスキャンに加えて寸法測定や外観検査を行い、OK/NGの判定結果をPLCに出力するといった一連の流れをセンサー本体のみで完結できます。
PCや外部コントローラを必要とせず、省スペース・低コストで簡単導入を実現します。

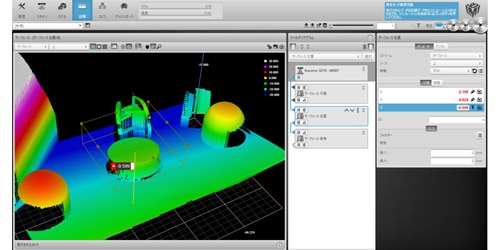

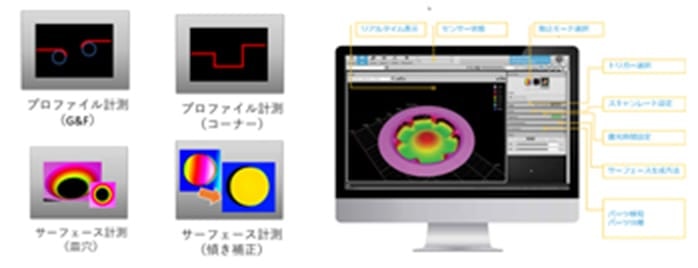

マウス操作ですぐに使える100種類以上の計測ツール
寸法測定や外観検査を行うためのソフトウェア機能を内蔵しており、100種類以上 のツールから利用できます。幅や高さなどの寸法測定の他、平面補正やブロブ処理、各種フィルタなどの画像処理 ツールも利用できます。マウスによる直観的な操作で、プログラミング経験がなくても容易に検査処理が構築できます。

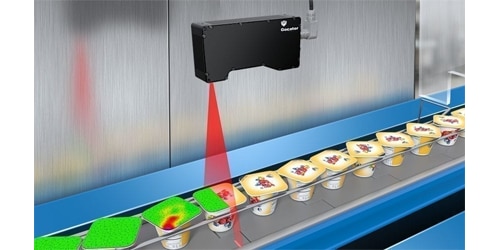

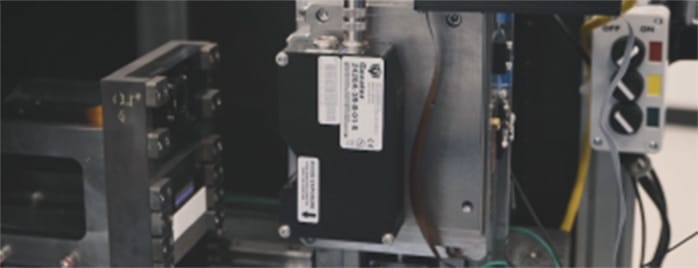

高速・高解像度撮影で3次元インライン検査に対応
最大10kHzの高速撮影で対象物の3次元形状を正確かつ高速にスキャンし、生産ラインにおけるリアルタイム検査を実現します。
1ラインあたり6500ポイントの超高解像度スキャンが可能なモデルも展開しており、速度と精度を兼ね備えた3次元インライン検査が可能です。
動画紹介
ラインナップ
光切断プロファイルセンサー
レーザー切断法を使用して3次元計測を行う、3次元ラインプロファイラーです。
高速に複数枚の断面プロファイルを得ることで3次元形状を復元します。
- ターゲット形状に沿って計測可能
- 豊富な測定ツールを内蔵
- 外乱光の影響を受けないレーザー光

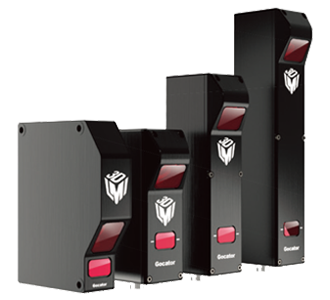

Gocator 2300シリーズ
標準モデル
- 使い勝手の良い中視野モデルを中心としたスタンダードな機種をラインナップ
- プロファイル解像度：1280ポイント
- 最大視野：1260mm
- 最大測定範囲：800mm

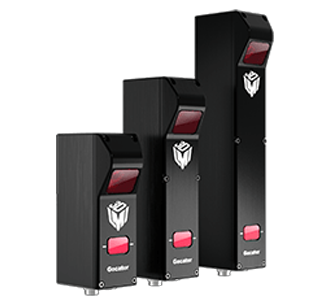

Gocator 2400シリーズ
高解像度モデル
- 高精度～広視野モデルの幅広いラインナップ
- 青色レーザー搭載のスタンダードモデル
- プロファイル解像度：1940ポイント
- 最大視野：2000mm
- 最大測定範囲：1525mm
Gocator2500シリーズ
高速・高解像度モデル
- 光沢面から暗い面まで、様々な種類の表面に対応可能
- プロファイル解像度：1920ポイント
- 最速スキャン速度：10kHz
- 最大視野：518mm
- 最大測定範囲：595mm
Gocator2600シリーズ
超高解像度モデル
- 業界最高クラスのセンサー解像度
- 高精度～広視野モデルの幅広いラインナップ
- プロファイル解像度:4192ポイント
- 最大視野:2000mm
- 最大測定範囲:1525mm
Gocator6300シリーズ
超高解像度・高速モデル
- 業界最高クラスのセンサー解像度
- 高精度～広視野モデルの幅広いラインナップ
- プロファイル解像度: 6500ポイント
- 最小X解像度: 2.1μm
- 最大視野: 31mm

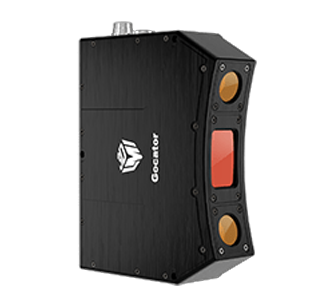

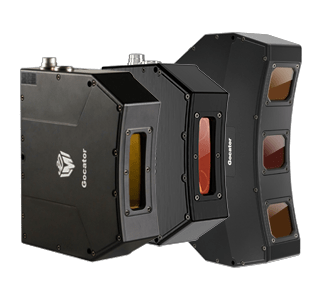

Gocator2800シリーズ
死角対応モデル
- 2台のカメラを用いて死角領域を最小化
- プロファイル解像度：1280ポイント
- 最大視野：1260mm
- 最大測定範囲：800mm
Gocator2100シリーズ
廉価モデル
- 基本的な機能・能力を搭載
- プロファイル解像度：640ポイント
- 最大視野：1260mm
- 最大測定範囲：800mm

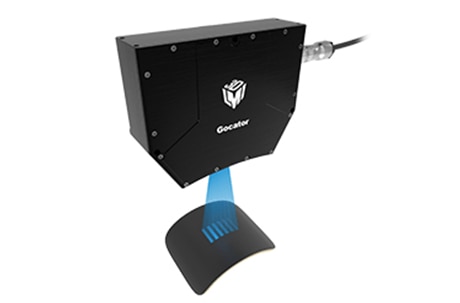

縞投影エリアセンサー
ワンショットで3次元点群データ取得と各種測定が可能な業界初の3次元スマートエリアスキャナーです。
特にロボット搬送を伴うような非コンベア式の生産ラインなどで活躍します。
- ワンショットで3次元データを計測可能
- 豊富な測定ツールを内蔵
- 正確な3次元計測を可能とする青色LED
Gocator3200シリーズ
標準モデル
- 2メガピクセルのステレオカメラ
- 最大視野:154×100mm
- 最小XY解像度:60μm
- ロボットハンド固定に適した筐体
Gocator3500シリーズ
高精度モデル
- 5メガピクセルのステレオカメラ
- 最大視野:282×175mm
- 最小XY解像度:20μm
- ロボットハンド固定に適した筐体

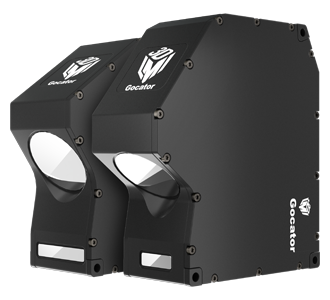

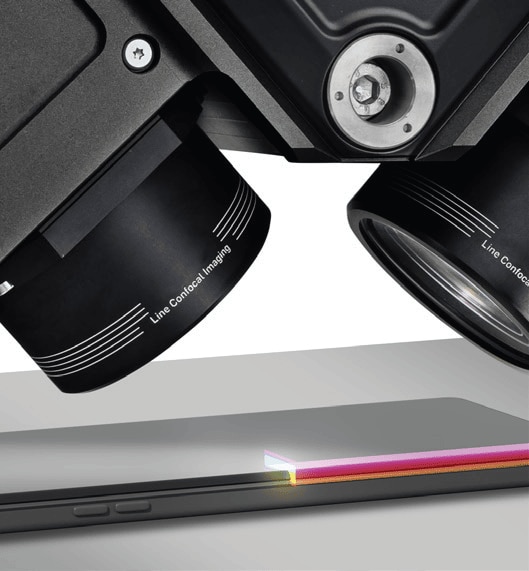

共焦点ラインセンサー
超高精度・高速計測が可能な3次元共焦点ラインセンサーです。
最高50nmの繰返し精度で精密計測を行います。光沢鏡面や透明体も計測可能です。
Gocator5500シリーズ
高さによって反射する波長スペクトルの違いから、正確に高さ計測を行う3次元共焦点ラインセンサーです。
- 繰返しZ精度 50nm、最高速度 10kHz以上
- 1792 pixel、高解像度3D計測
- 透明体の表面・断層データを同時に計測
- 光沢鏡面も撮影可能

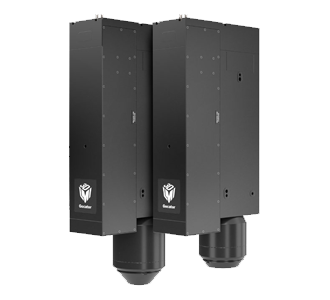

Gocator4000シリーズ
高さによって反射する波長スペクトルの違いから、正確に高さ計測を行う3次元共焦点ラインセンサーです。真上からの同軸撮影で死角のない高精細な3Dデータを取得します。
- 繰返しZ精度 0.12μm、最高速度 10kHz以上
- 最高X解像度1.9μm、1ライン1920 pixelの高解像度3D計測
- 透明体、光沢鏡面も撮影可能
- 真上から撮影する同軸光学設計で最大傾斜角度 ±85度 も撮影可能
