台帳検査機　TSI

目視で行っていた台帳検査を簡単自動化！
スキャナで台帳を取り込み、パソコンで画像を読み込むだけで、誰でも簡単に検査ができます。

台帳検査機で安心・安全な製造を実現！

目視で行っていた台帳検査の課題

・時間が掛かる
・目視のポカミス
・出来る人が限られている

台帳検査機で解決！

正確な検査を誰でも簡単にできます

台帳検査機概要

再生時間 1:29 / 音声が流れます

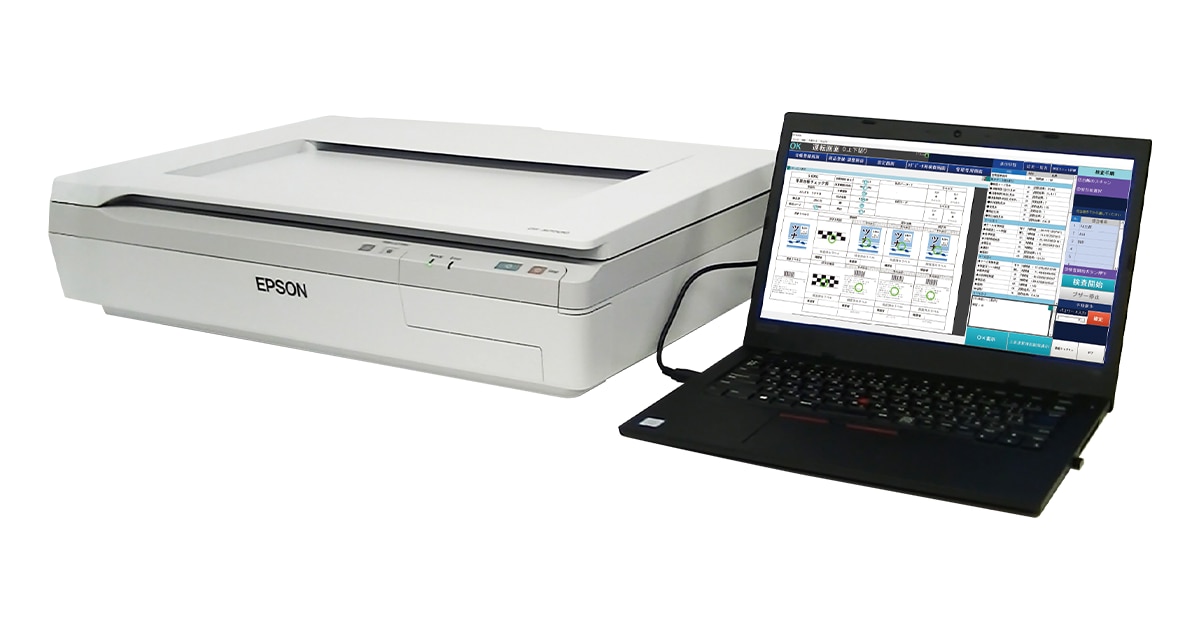

シンプルな構成、簡単導入！

使用イメージ　４ステップで誰でも簡単に操作可能

①台帳にラベルを貼る

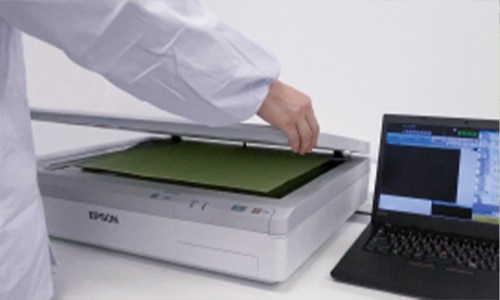

②台帳をスキャン

A3 用紙を一括読取り

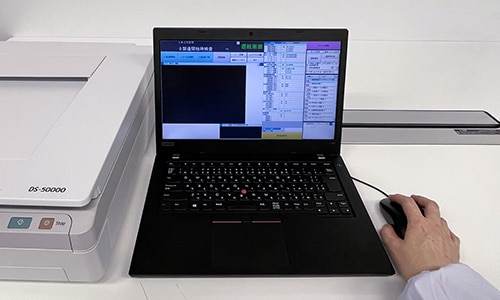

③ＰＣにスキャンデータを読込

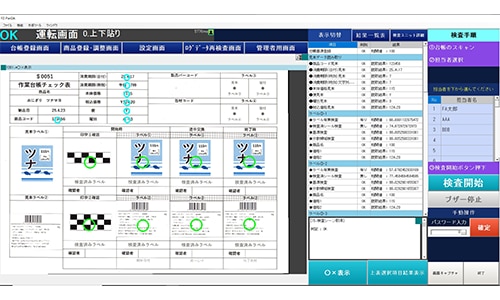

④結果表示

検査内容

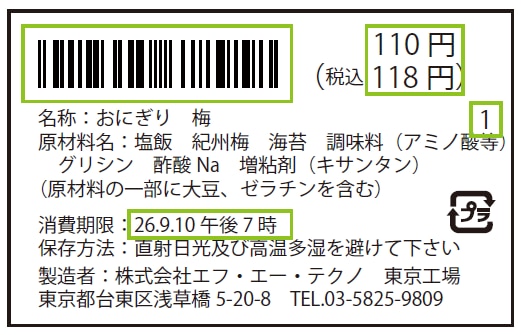

●サーマルラベル

バーコード
・JAN コード照合検査
・部分照合が可能（商品コード、曜日、便）

消費期限
・消費期限を照合検査

価格
・価格を照合検査

便
・便を照合検査

●階段ラベル

かすれ・欠け検査

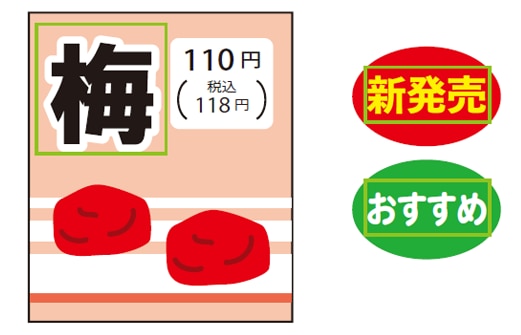

●商品ラベル・ワンポイント

異品種・有無の検査

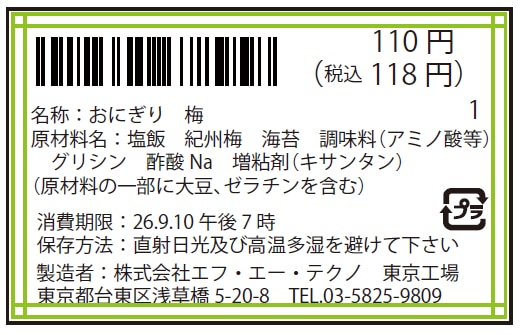

●印字ずれ検査

ラベル四辺の隙間か文字形状で印字ずれ検査
※台帳には、ラベルと異なる色をご使用ください。

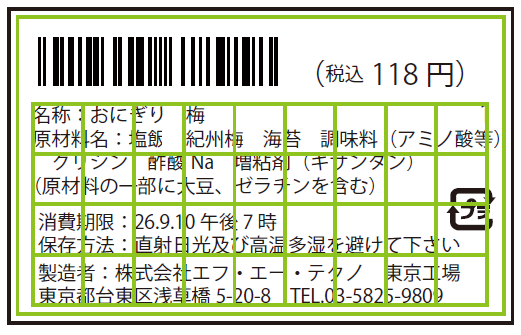

●印字欠け検査

選択部分を分割検査
※台帳に正確な見本が必要です

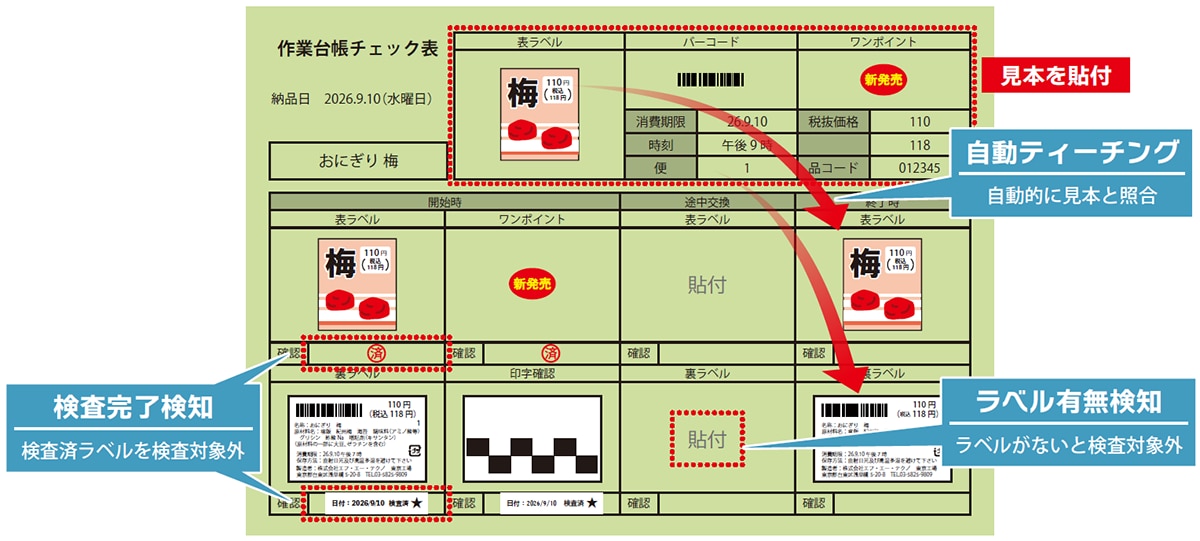

簡単検査を実現する3 つの特長

自動ティーチング

事前登録がいりません

通常、事前に商品ごとに登録が必要ですが、台帳の見本を正解とすることが可能です。
作業者の登録作業を軽減できます。

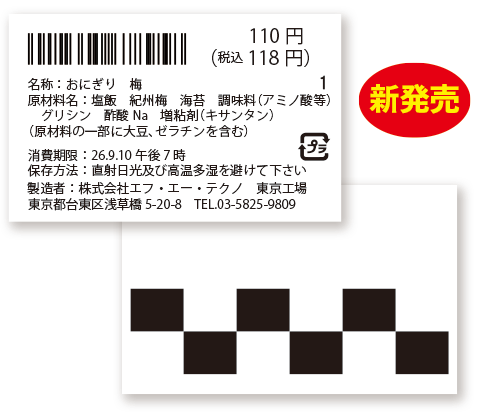

ラベル有無検知

ラベルが貼られた箇所のみ検査対象とします

通常、ラベルが貼られてない箇所はNG となりますが、この機能で検査対象外とする事が可能です。

予めラベルを貼る位置に決められたマークを印刷することでラベルの有無を判断します。

検査完了検知

検査済ラベルを検査対象外とします

検査完了の印鑑か検査完了シール（付属品）を貼ることで、検査済みラベルを検査しないようにすることが出来ます。検査時間の短縮や、作業者によるペンチェック済を対象外とします。

付属品

ネットワーク制御信号灯

ＮＧ時にブザーとランプで報知

検査済みラベル発行

検査完了後にラベルを自動発行

仕様

■台帳検査機

台帳サイズ	A3、A4 （縦・横ともに対応可能）
登録可能台帳枚数	最大 2,000 枚
登録可能台帳フォーマット数	最大 100 種類
1 台帳内に登録できるラベル種類	最大 6 種類 ※下記より選択　ラベル:４種類　印字:2 種類
検査 NG 時処理	赤ランプ点灯、ブザー鳴動
検査 OK 時処理	検査済みラベル発行

■スキャナ

電源/ （電源周波数）		AC100-240V ±15%（AC アダプター）（/ 50/60Hz）
環境条件	温度	動作時：5 ～ 35℃、保管時：-25 ～ 60℃
	湿度	動作時：10 ～ 80％（非結露）保管時：10 ～ 85％（非結露）
消費電力		動作時：約25.5W スリープモード時：約1.5W 電源オフ時：0.3Ｗ以下
外形寸法（W×D×H）		640×468×156mm
質量		約14.8kg
