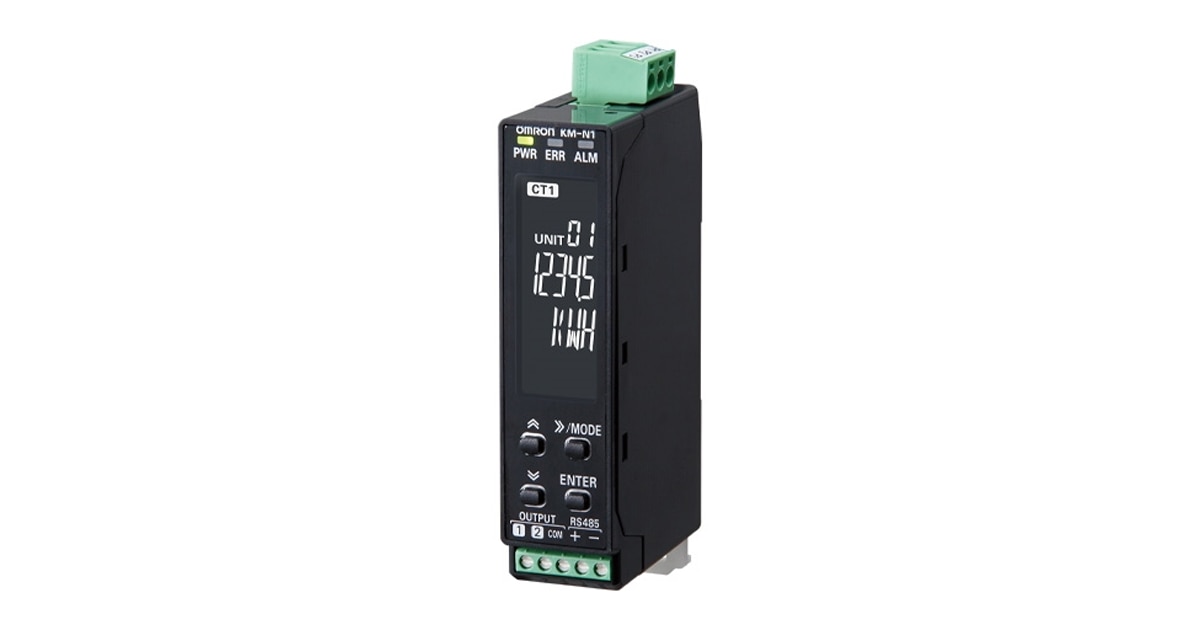

小型電力量モニタ

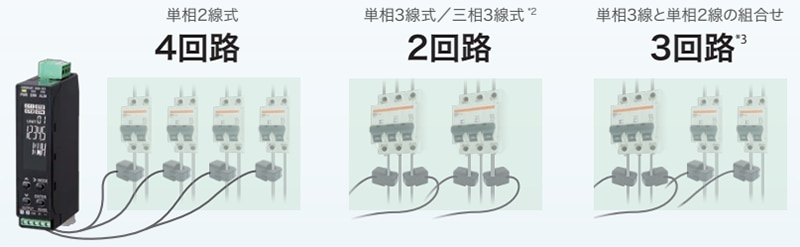

*2. 単相3線式または三相3線式のどちらかを使用可能
*3. 単相3線式から分岐した単相2線式の計測

※回路ごとにCT容量(5/50A、100A、225A、400A、600A)を選べます。

ＣＴケーブルはコネクタ接続で配線ミスなし

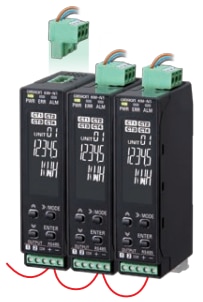

電圧は脱着式コネクタで配線がしやすく、通信は最少の配線加工で渡り配線が可能

Y端子不要で配線加工がラク

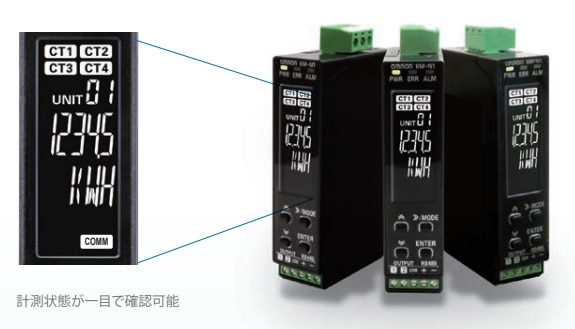

見やすい白色LCD表示で視認性が大幅に向上

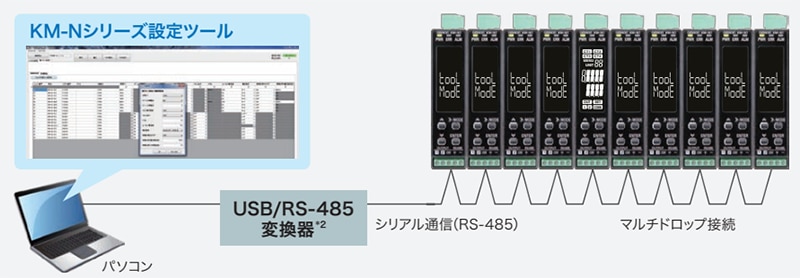

【省スペース】多数台設置時の設定工数を削減

通信や計測条件を簡単にまとめて設定でき、KM-N10台の設定時間が約25分から5分に短縮。
（オムロン条件で検証の場合）

※KM-N本体に電源供給が必要です。

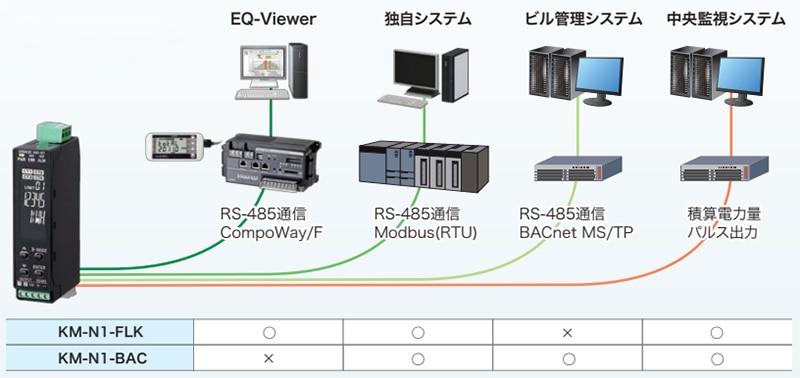

※接続可能台数　Modbus、BACnet MS/TP 設定時　99台
　　　　　　　　CompoWay/F 設定時　　　　　　 31台

　1台で2回路以上計測する時は回路数が接続台数となります。

対応形式：KM-N1-FLK、KM-N1-BAC、KM-N2-FLK、KM-N3-FLK

• Point 1

KM-N本体を購入してすぐに利用可能

通信初期設定不要＊3。そのままPCに接続し、一括設定可能。

• Point 2

CSVファイルへの書き出し・読み込みに対応

設定をCSV形式でファイルに保存し、別システムに利用可能。

• Point 3

インターネットから無償でダウンロード可能

オムロン制御機器インターネットサービス
▶「カタログ / マニュアル / CAD / ソフトウェア」の「ソフトウェア」から

※ダウンロードいただくためには会員登録が必要です。

【ツール利用上の注意事項】

*1. 本体バージョンVer.2.0.0以降でご利用できます。
       本ツールは、KM-N1-FLK本体バージョンV3.0.0以降で対応の“KM20モード”ではご使用になれません。

*2. 本ツールの動作確認済みUSB/RS-485変換器はSI-35USB（（株）ラインアイ製）です。形K3SC-10はご使用になれません。

*3. KM-N2-FLKでは事前に本体ロータリSWでユニット番号の設定が必要になります。
